同步帶傳動常用術語
1、同步帶，縱向截面具有等距橫向齒的環形緩動帶

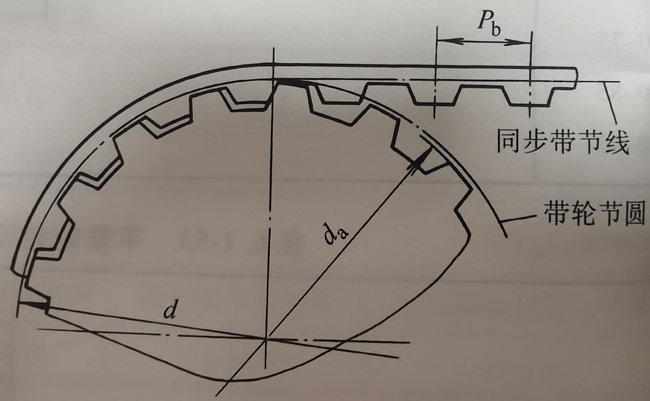

2、帶節距P
b,在規定的張緊力下帶的縱截面上相鄰兩齒對稱中心線的直線距離
3、節線，當帶垂直其底邊彎曲時，在帶中保持原長不變的任意一條周線，其長度稱為節線長（L
P）,L
P為公稱長度
4、基準節圓柱面，與帶輪同軸的假想圓柱面，在這個圓柱面上，帶輪的節距等于帶的節距
5、節圓，基準節圓柱面與帶輪周線垂直平面的交線
6、節徑d節圓的直徑

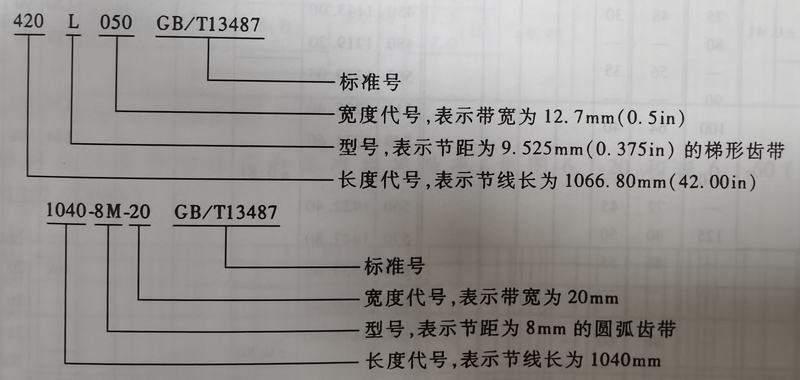

一般傳動用同步帶的類型和標記，包括梯形齒和圓弧齒的環形一般傳動同步帶，其結構見圖，其物理性能應符合表的規定。

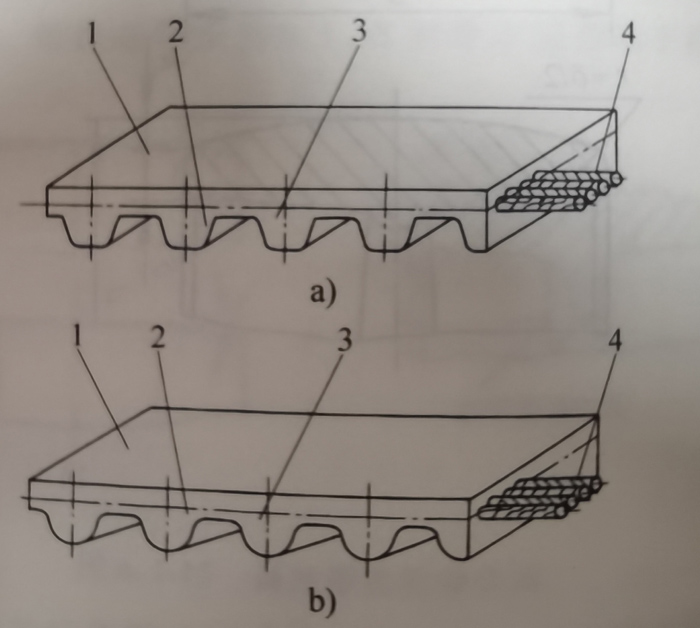

a-梯形齒 b-圓弧齒 1-帶背 2-包布 3-帶齒 4-芯繩

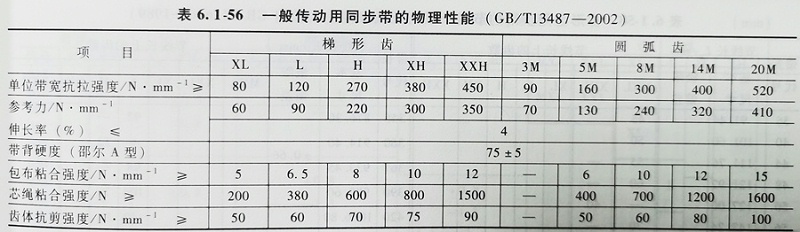

一般傳動用同步帶的物理性能表

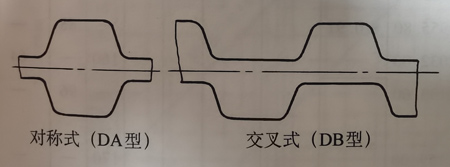

同步帶有單面齒和雙面齒兩種：
對稱式雙面齒同步帶用DA表示，交叉式雙面齒同步帶用DB表示
